技術參數及要求

1電纜分支箱內母線槽的技術參數?電纜分支箱技術參數見技術規范專用部分的母線槽技術參數特性表。

2通用要求

3電纜分支箱采用元件模塊拼裝、框架組裝結構，母線槽及饋出均絕緣封閉?？刹捎梦宸N結構型式：進線采用絕緣封閉的隔離開關，出線采用塑殼斷路器；進線采用絕緣封閉的隔離開關，出線采用刀熔開關；進線采用條形隔離開關，出線采用條形開關（帶熔斷器保護）；進線不帶開關，出線采用刀熔開關；進出線均不配置開關。

母線槽

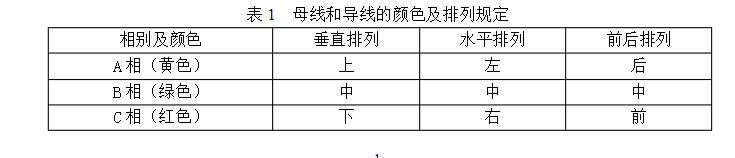

（1）采用采用矩形母線，材質為T2電工銅。并采用不同相色熱縮套管做絕緣處理。熱縮套管不得開裂和起皺，母線槽接頭處用熱縮絕緣盒封閉。絕緣熱縮護套材料應具備阻燃、防腐、抗老化的要求，老化壽命不小于30年，具體試驗方法和要求參照GB/T 2951.14中規定執行。（2）銅排截面的選擇應保證能夠耐受IEC60298中推薦的額定短時耐受和峰值耐受電流的要求，N相（L0）母線與三相母線規格相同,PE排截面不低于相排截面的1/2。其中設于戶外的電纜分支箱配置4根母排（3L+PEN），設于戶內的電纜分支箱配置5根母排（3L+N+PE）。（3）裝置中母線和導線的顏色及排列應符合GB/T 4026和GB 7947及表1的規定；
